introduction

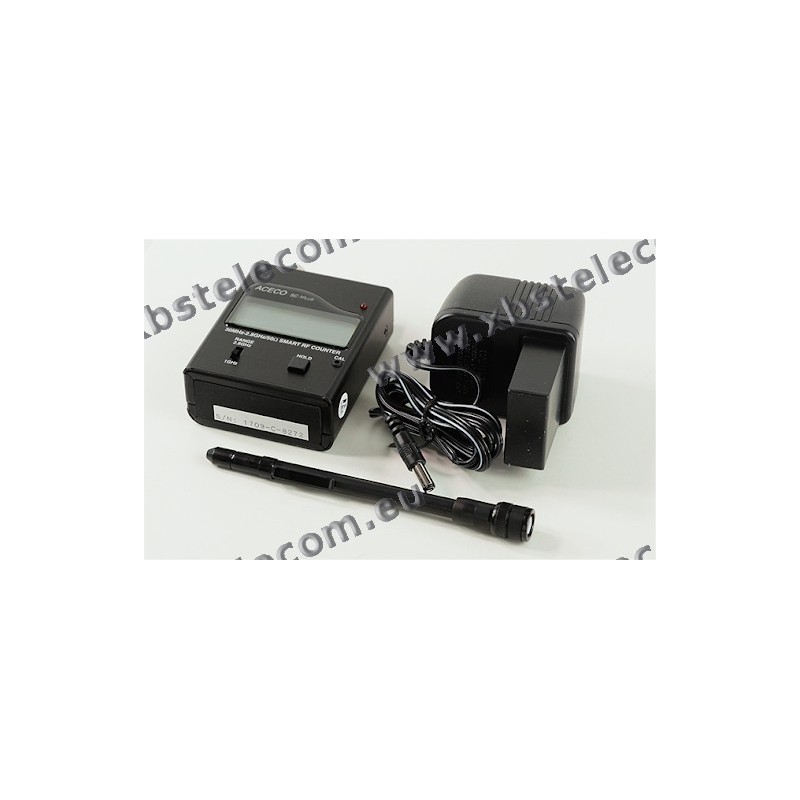

Livré complet avec pack NiCd interne, chargeur mural AC et antenne télescopique à 7 sections.
Caractéristiques
Caractéristiques
|
Impédance
|
50 Ohms (prise BNC) ROS inférieur à 2:1
|
|
Gamme de fréquences
|
30 MHz - 2,8 GHz
|
|
Sensibilité
|
moins de 5 mV
|
|
Max. contribution
|
15 dBm
|
|
Résolution
|
10 KHz pour les signaux numériques ou On/Off Keying &
1 KHz pour les signaux analogiques |
|
Base de temps
|
Moins de 1 PPM à température ambiante
|
|
Poids
|
210 grammes
|
|
Taille
|
80 mm de haut x 68 mm de large x 31 mm de profondeur
|
|
Cas
|
Aluminium estampé avec finition anodisée noire
|
|
La batterie
|
Pack interne 4 x AA 600 mAh NiCd
|
|
Pouvoir
|
9 VCC 300 mA
|
Caractéristiques
Les contrôles
garantie
Aceco Electronics, Corp. garantit le compteur RF et ses accessoires pendant 2 ans contre les défauts de fabrication. Cette garantie ne couvre pas les articles qui ont été modifiés, soumis à des réparations non autorisées, une mauvaise utilisation ou un abus. Cette garantie ne couvre pas les dommages causés par des niveaux de puissance excessifs appliqués à l'entrée du signal.
Ne jamais établir de connexion entre le compteur RF et un émetteur.
Trucs et astuces
- Affichage à cristaux liquides à 7 chiffres
- Compteur de fréquence pour signaux numériques, marche/arrêt et signaux analogiques avec une largeur d'impulsion minimale de 250 uS.

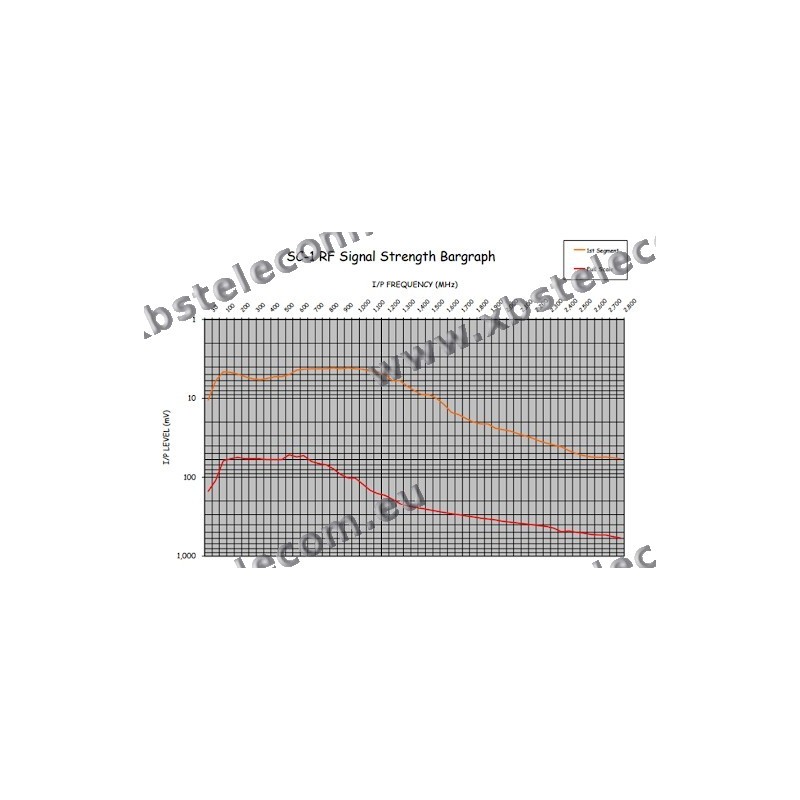

- Détecteur synchrone ultra sensible - Bargraphe à 16 sections pour montrer la force du signal RF (-35dBm à 0 dBm)
- Deux positions de plage - la position 1 GHz pour les fréquences comprises entre 30 MHz et 1 GHz et la position 2,8 GHz pour les fréquences comprises entre 500 MHz et 2,8 GHz.
- Réglage du silencieux pour les signaux d'entrée
- Maintenez l'interrupteur enfoncé pour verrouiller l'affichage
- Indicateur de batterie faible
- Vibreur
- Faible consommation d'énergie (autonomie moyenne de 5 heures)
- Livré avec pack NiCd, chargeur mural AC et antenne télescopique ( 143 MHz à 460 MHz )

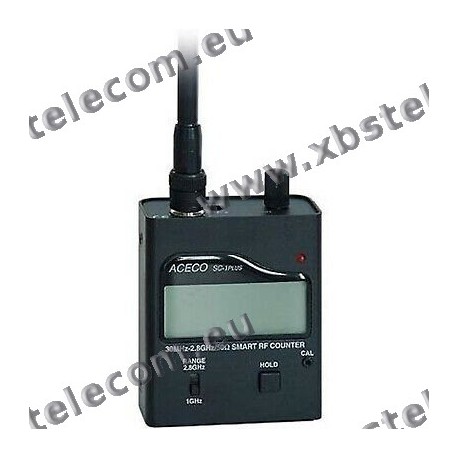

Les contrôles
- Bouton SQL - Ce bouton active le compteur RF et règle le squelch vers le haut ou vers le bas pour régler la force du signal pour la réception.
- Commutateur de gamme - Il doit être basculé sur la position 1 GHz pour les fréquences comprises entre 30 MHz et 0,8 GHz et basculé sur la position 2,8 GHz pour les fréquences comprises entre 500 MHz et 2,8 GHz.
- Bouton Hold - Ceci maintient l'affichage actuel et arrête le compteur de compter.
- Étalonnage - L'ouverture de réglage de l'étalonnage est située sur le panneau avant du compteur. Cela permet d'accéder au condensateur de réglage qui fournit une plage de réglage d'environ 10 PPM de l'oscillateur de base de temps. Ce n'est généralement pas nécessaire, mais pour ce faire, lisez un signal d'une fréquence connue avant d'ajuster le potentiomètre pour un affichage correct de la fréquence. Si vous calibrez à 4,1943 MHz ou plus, le compteur sera plus précis.
garantie
Aceco Electronics, Corp. garantit le compteur RF et ses accessoires pendant 2 ans contre les défauts de fabrication. Cette garantie ne couvre pas les articles qui ont été modifiés, soumis à des réparations non autorisées, une mauvaise utilisation ou un abus. Cette garantie ne couvre pas les dommages causés par des niveaux de puissance excessifs appliqués à l'entrée du signal.
Ne jamais établir de connexion entre le compteur RF et un émetteur.
Trucs et astuces
- Fonctionnement NiCd
Ce compteur RF peut fonctionner jusqu'à six heures avec ses batteries NiCd complètement chargées. Ils sont chargés lorsque l'appareil est branché sur l'adaptateur CA/CC fourni. La recharge complète se fera en 12 à 16 heures. Avant de recharger les batteries, vous devez faire un cycle profond de temps en temps en les laissant se décharger complètement pour maintenir la capacité maximale de la batterie. Les batteries NiCd devraient durer plusieurs années. Cependant, c'est une bonne idée de les vérifier tous les douze mois pour des signes de corrosion ou de fuite. Remplacez toujours l'ensemble si l'une des cellules tombe en panne. - Entrée de signal
Lorsque vous utilisez le compteur RF avec une antenne pour capter le signal, des fréquences aléatoires peuvent apparaître sur l'écran. Ceci est tout à fait normal et est causé par le gain élevé des circuits récepteurs, qui amplifient le bruit en l'absence d'un signal lisible fort. N'approchez jamais l'appareil trop près d'un émetteur car cela entraînerait des dommages internes. - Sélection d'antenne
L'antenne télescopique fournie est la meilleure pour une utilisation générale. En effet, sa longueur peut être ajustée en fonction de la fréquence requise. Habituellement, vous voudrez une antenne plus courte pour UHF et une antenne entièrement étendue pour VHF / HF. - Distance de réception de l'émetteur
La distance à laquelle vous pourrez recevoir des fréquences dépendra du type et de l'emplacement de l'antenne émettrice, de la puissance de sortie de l'émetteur et de la fréquence utilisée.
