Caractéristiques

Gamme de fréquences: 0,1 à 650 MHz

Entrée de fréquence: résolution de 1 kHz

Mesure pour les systèmes 25, 50, 75, 100, 150, 200, 300, 450 et 600 Ohms

Plage de mesure SWR: 1 à 100 en modes numériques, 1 à 10 en modes carte

Gamme R et X: 0… 2000, -2000… 2000

Modes d'affichage: SWR, perte de retour, R, X, Z, L, C, amplitude et angle de phase à une seule fréquence, graphique SWR (100 points). Graphique SWR à bandes HAM fixes par régions IARU (100 points), outils de câble (facteur de vitesse et mesure de longueur de câble, tuner de tronçon, graphique de perte de câble, graphique d'impédance de câble), TDR

Étalonnage facultatif de charge ouverte-courte en modes graphique SWR, R, X ou Smith / polaire.

Sortie RF:
- Type de connecteur: N
- Forme du signal de sortie: carré, 0,1 à 200 MHz. Pour les fréquences plus élevées, les harmoniques du signal principal sont utilisées.
- Puissance de sortie: -10 dBm (à charge de 50 Ohm)

Puissance:
- Trois piles Ni-MH 1,2 V, 1800… 3000 mAh, type AA
- Max. 3 heures de mesure continue, max. 2 jours en mode veille lorsque des batteries complètement chargées sont utilisées
- Lorsque l'analyseur est connecté à un PC ou à un adaptateur CC avec une prise USB, il est alimenté par ces sources

Interface:

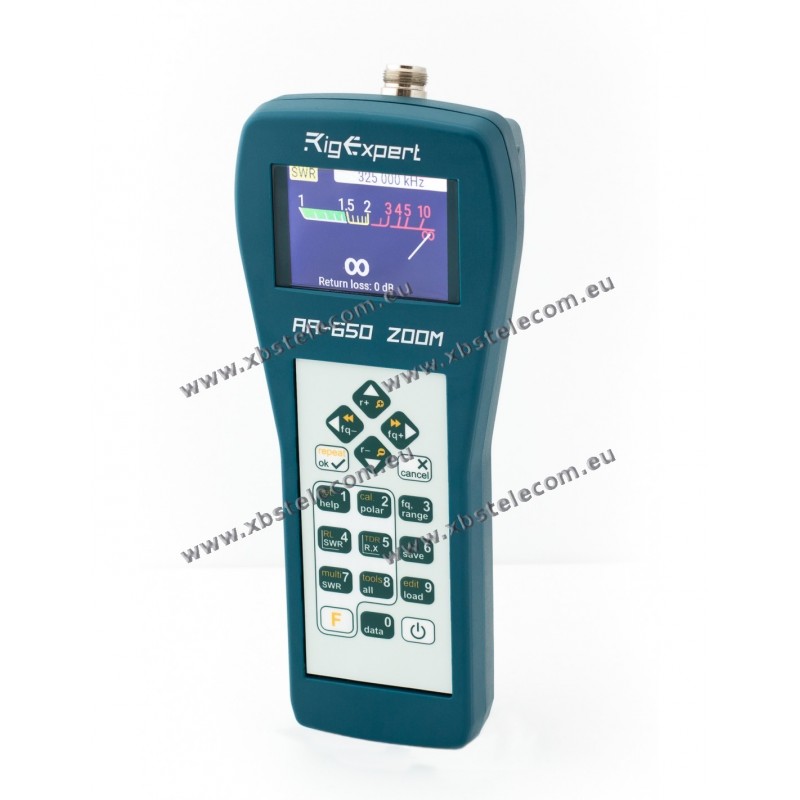

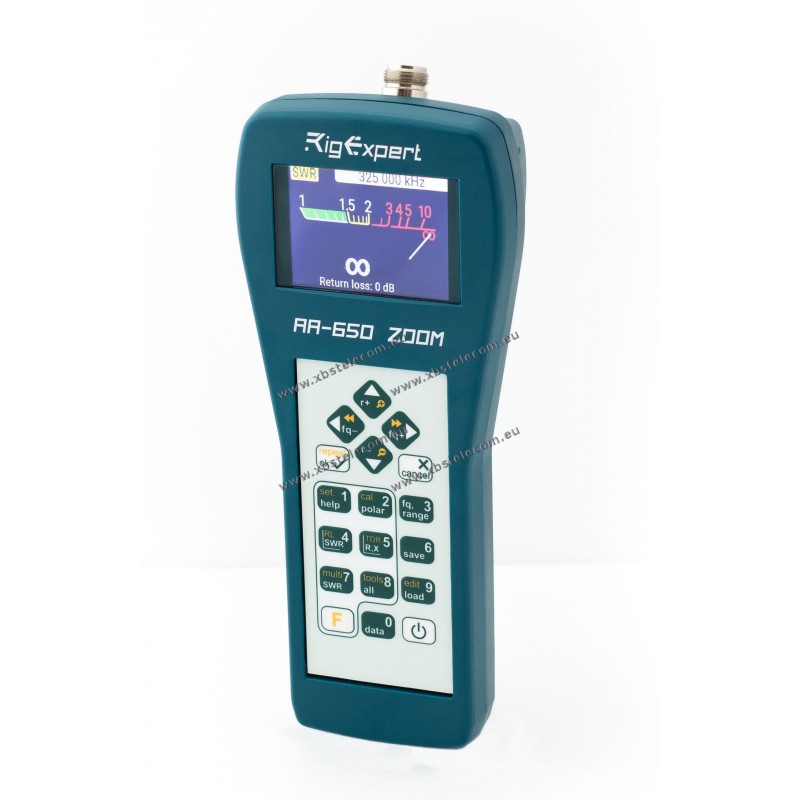

- Écran TFT couleur 320 × 240
- 6 × 3 touches sur le clavier étanche
- Menus et écrans d'aide multilingues (anglais - espagnol - japonais)
- Connexion USB à un ordinateur personnel
- Bluetooth v.4.2 (mode unique, classe B)

Dimensions: 23 x 10 x 5,5 cm (9 x 4 x 2 ")

Température de fonctionnement: 0… 40 ° C (32… 104 ° F)

Poids: 650g (23 Oz)

Garantie: 2 ans RigExpert Care

GTIN-13: 4820185420297

RigExpert AA-650 ZOOM est fabriqué en Ukraine.

Les spécifications peuvent être modifiées sans préavis.
