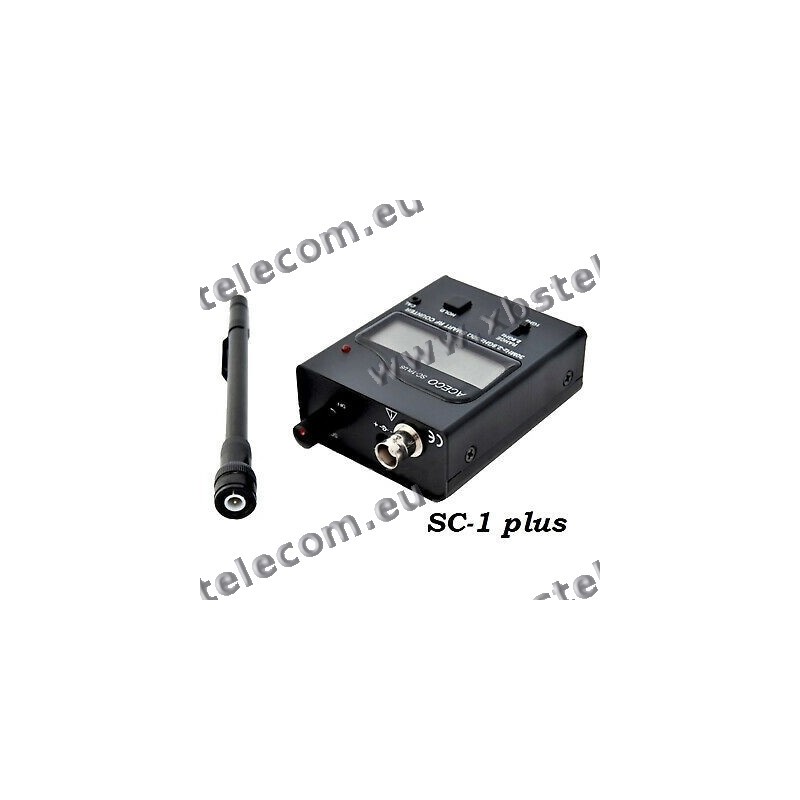

ACECO - SC-1 PLUS - Rilevatore di radiofrequenze

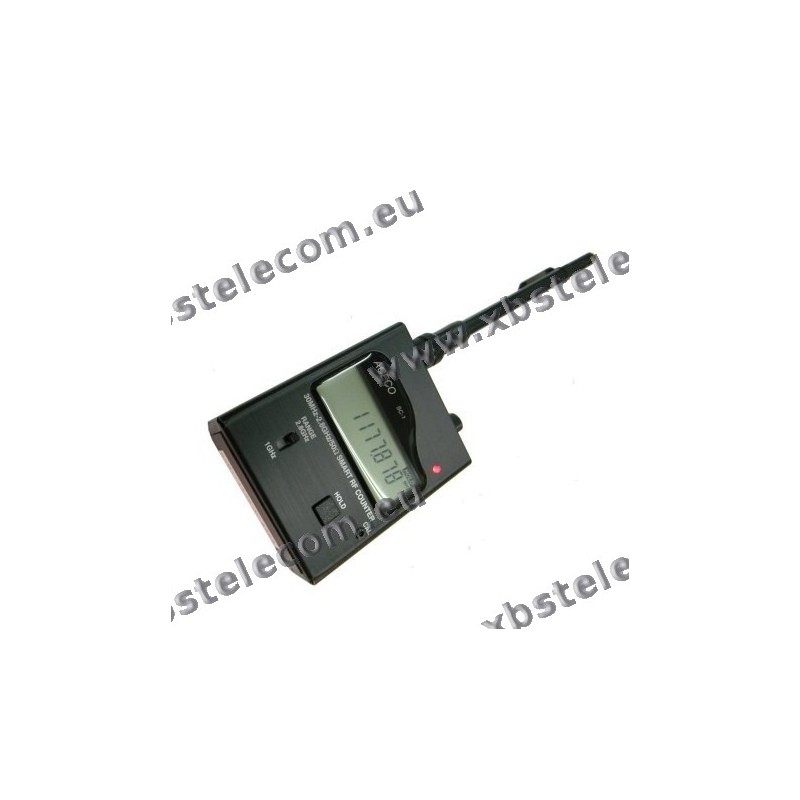

• Display a cristalli liquidi a 7 cifre
• Contatore di frequenza per segnali digitali, on/off keying e analogici con una larghezza di impulso minima di 250 uS.

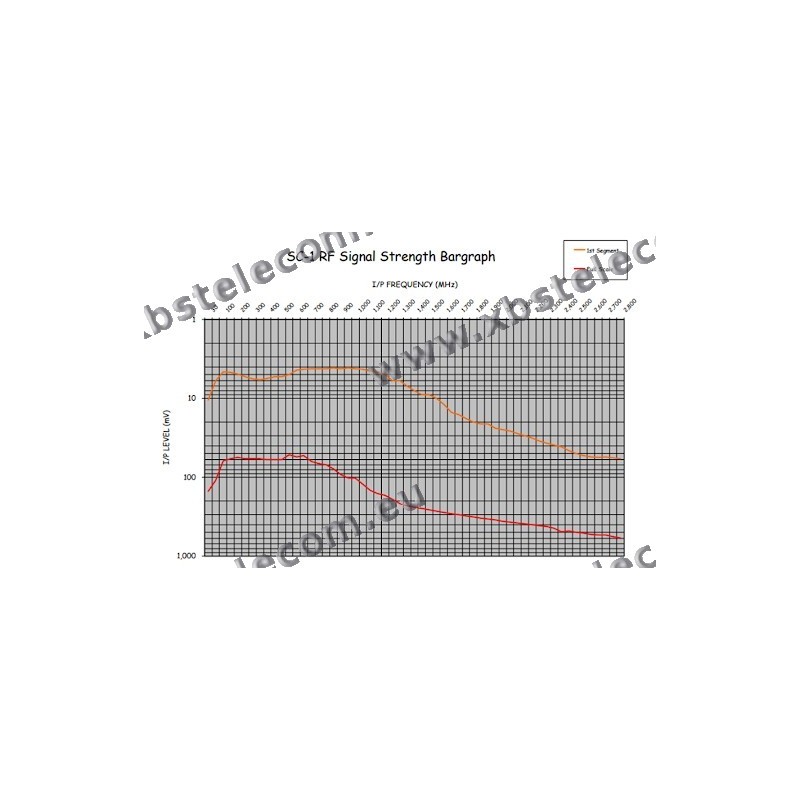

• Rilevatore sincrono ultra sensibile - grafico a barre a 16 sezioni per mostrare la potenza del segnale RF (da -35 dBm a 0 dBm)
• Due posizioni di intervallo: la posizione 1 GHz per le frequenze comprese tra 30 MHz e 1 GHz e la posizione 2,8 GHz per le frequenze comprese tra 500 MHz e 2,8 GHz.
• Regolazione dello squelch per i segnali di ingresso
• Tieni premuto l'interruttore per bloccare il display
• Indicatore di batteria scarica
• Avviso vibrante
• Basso consumo energetico (durata media della batteria 5 ore)

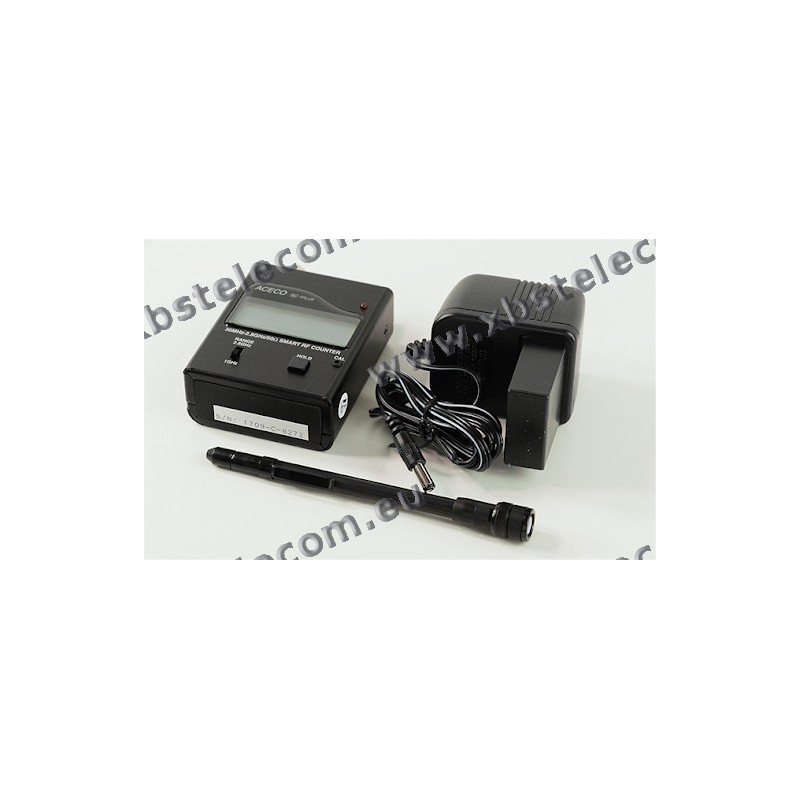

• Fornito con pacco batterie NiCd, caricabatterie da muro CA e antenna telescopica (da 143 MHz a 460 MHz)

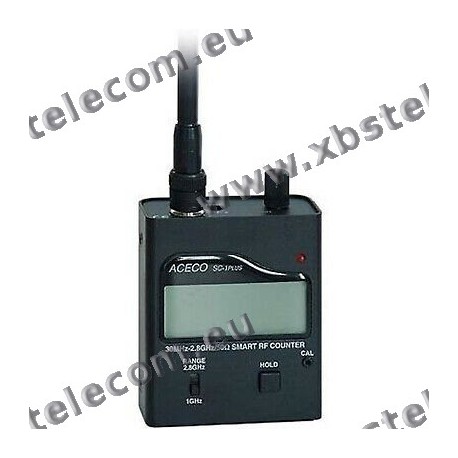

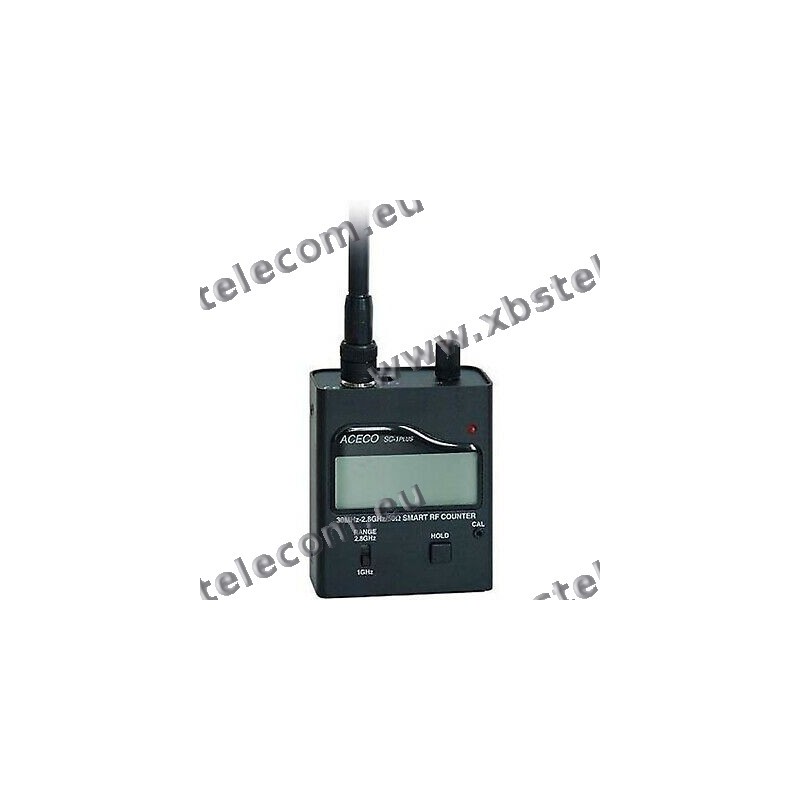

1. Manopola SQL - Questa manopola attiva il contatore RF e aumenta o diminuisce lo squelch per impostare la potenza del segnale per la ricezione.
2. Interruttore di portata: deve essere impostato sulla posizione 1 GHz per le frequenze comprese tra 30 MHz e 0,8 GHz e sulla posizione 2,8 GHz per le frequenze comprese tra 500 MHz e 2,8 GHz.
3. Pulsante Hold: mantiene la visualizzazione corrente e interrompe il conteggio del contatore.
4. Calibrazione - L'apertura di regolazione della calibrazione si trova sul pannello frontale del contatore. Ciò consente l'accesso al condensatore di regolazione che fornisce un intervallo di regolazione di circa 10 PPM dell'oscillatore della base temporale. Di solito non è necessario, ma per farlo, leggere un segnale di una frequenza nota prima di regolare il trimmer per una corretta visualizzazione della frequenza. Se si calibra a 4,1943 MHz o superiore, il contatore sarà più preciso.

1. Funzionamento NiCd
   Questo contatore RF può funzionare fino a sei ore con le sue batterie NiCd completamente cariche. Si caricano quando l'unità è collegata all'adattatore CA/CC in dotazione. La ricarica completa avviene in 12-16 ore. Prima di ricaricare le batterie, dovresti sottoporle a un deep cycle occasionale, lasciandole scaricare completamente per mantenere la massima capacità della batteria. Le batterie NiCd dovrebbero durare diversi anni. Tuttavia, è una buona idea controllarle ogni dodici mesi per segni di corrosione o perdite. Sostituisci sempre l'intero set se una qualsiasi cella si guasta.


2. Ingresso segnale
   Quando si usa il contatore RF con un'antenna per la captazione del segnale, sul display potrebbero apparire frequenze casuali. Ciò è abbastanza normale ed è causato dall'elevato guadagno dei circuiti del ricevitore, che amplificano il rumore in assenza di un segnale forte e leggibile. Non avvicinare mai troppo l'unità a un trasmettitore, poiché ciò causerebbe danni interni.


3. Selezione dell'antenna
   L'antenna telescopica in dotazione è la migliore per un uso generico. Questo perché la sua lunghezza può essere regolata per adattarsi alla frequenza richiesta. Di solito si desidera un'antenna più corta per UHF e una completamente estesa per VHF / HF.


4. Distanza di ricezione dal trasmettitore
   La distanza dalla quale potrai ricevere le frequenze dipenderà dal tipo e dalla posizione dell'antenna trasmittente, dalla potenza di uscita del trasmettitore e dalla frequenza in uso
