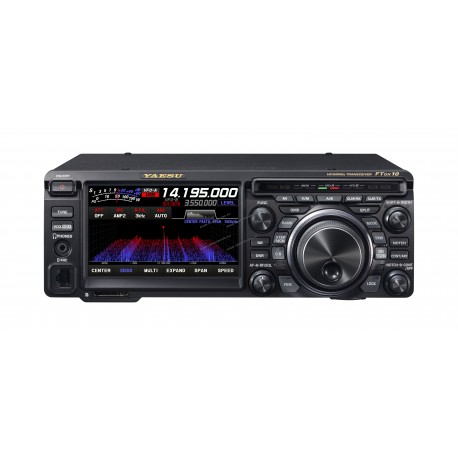

YAESU - FTDX-10 - HF/50 MHZ - 100W

L’FTDX-10 è un ricetrasmettitore a onde corte con potenza di trasmissione di 100W e un ricevitore SDR ibrido.

SDR ibrido significa che Yaesu utilizza due catene di ricevitori contemporaneamente – un SDR a banda stretta con downconverter a 9 MHz, filtri di copertura commutabili e tecnologia SDR digitale da IF.

E parallelamente a questo, un SDR a banda larga a campionamento diretto che fornisce il display LC a colori da 5″ con una cascata ad alta risoluzione e uno spettro preciso. In questo modo si ottengono valori eccellenti come 116 dB RMDR e 141 dB BDR. E’ con buona ragione che l’FTDX-101 con lo stesso concetto di ricevitore è il numero 1 nella rinomata lista di Sherwood.

Tre filtri Roofing integrati (500 Hz, 3 e 15 kHz) insieme ai noti filtri DSP forniscono il silenzio sulla banda, il QRM diventa controllabile. A questo contribuiscono anche i 15 (!) filtri passa-banda, che assicurano che il convertitore AD non debba elaborare inutili segnali fuori banda. Ultimo ma non meno importante è il sintetizzatore DDS a 250 MHz, che fornisce un rumore di fase straordinariamente basso – proprio come l’FTDX-101.Tutte queste caratteristiche contribuiscono ad uno dei migliori ricevitori a onde corte del nostro tempo.

Il funzionamento del FTDX-10 si basa sulla buona esperienza dei modelli più grandi.

Il display a colori touchscreen da 5″ offre una navigazione veloce e precisa sulle bande e la selezione dei più importanti parametri di funzionamento, il tasto VFO è circondato da un anello aggiuntivo all’esterno, che rende molto più facile il funzionamento del chiarificatore, della memoria e delle funzioni specifiche dell’utente.

Il design più compatto del FTDX-10 offre anche una disposizione ben ponderata dei comandi più importanti. Tutto è facilmente e rapidamente accessibile – proprio come ci si aspetta da Yaesu.

Caratteristiche FTDX-10

• Ricetrasmettitore HF/50 MHz (incl. 60m)
• Ricevitore SDR ibrido – Downconverter 9 MHz ZF + campionamento diretto SDR
• Sintetizzatore HRDDS da 250 MHz
• Filtro da tetto da 500, 3000, 15 kHz (300 Hz opzionale)
• 15 filtri passa-banda separati
• ZF Shift & Width regolabile, ZF Notch, Contour Filter Audio Peak Filter e altro ancora
• MOSFET Push-Pull MOSFET PA 5 – 100W di potenza di trasmissione (5 – 25W AM)
• Display touch screen da 5″ con visualizzazione dello spettro 3D
• Banca di memoria rapida
• Decoder per CW, RTTY e PSK-31
• Scheda di memoria SD (opzionale)
• Funzionamento a distanza con Yaesu SCU-10LAN

* Ricetrasmettitore da  100w a 6 W di alta classe da 160 a 6 metri
* Tecnologia SDR con Waterfall in tempo reale e Spectrum Scope
* Display a colori di precisione con touch panel di grandi dimensioni
* Due ricevitori con controllo indipendente per il serio contester
* Monitor a banda attiva
* Copertura generale RX
* High-Q VC Tuning Front-End
* 32 bit IF DSP e riduzione digitale del rumore
* DSP Auto Notch
* Funzionamento semplice con menu intuitivi

Configurazione SDR ibrida

SDR a banda stretta e SDR a campionamento diretto.

Il ricevitore SDR a banda stretta enfatizza le eccellenti prestazioni del ricevitore, mentre l'SDR a campionamento diretto fornisce un ambito dello spettro in tempo reale di elaborazione digitale.

SDR a banda stretta con 3 tipi di filtri da tetto e caratteristiche di ricezione multisegnale fenomenali

Come la serie FTDX-101, è stata adottata la configurazione del ricevitore di tipo Down Conversion con il primo IF a 9MHz. Consente di incorporare eccellenti filtri per coperture in cristallo a larghezza di banda stretta che hanno il fattore di forma "bordo della scogliera" affilato desiderato. Grazie alla Narrow Band SDR con l'ultima configurazione del circuito che include filtri a tetto da 500Hz, 3kHz e 12kHz e oscillatore a basso rumore, l'RMDR (Reciprocal Mixing Dynamic Range) raggiunge 116 dB o più, il BDR (Blocking Dynamic Range) vicino raggiunge 141 dB o più e il 3 ° IMDR (intervallo dinamico di intermodulazione di terzo ordine) raggiunge 109 dB o più nella banda 14 MHz a una separazione di 2 kHz.

250 MHz HRDDS (sintetizzatore digitale diretto ad alta risoluzione) offre una ricezione chiara e silenziosa

Il circuito locale del nuovo FTDX-10 utilizza il metodo HRDDS a 250 MHz, lo stesso della serie FTDX-101. Grazie alle sue caratteristiche che migliorano il rapporto C / N (portante / rumore) e l'accurata selezione dei componenti nel progetto, il rumore di fase caratteristico del segnale locale raggiunge un ottimo valore di -145dB o meno a 14MHz a 2kHz di separazione.

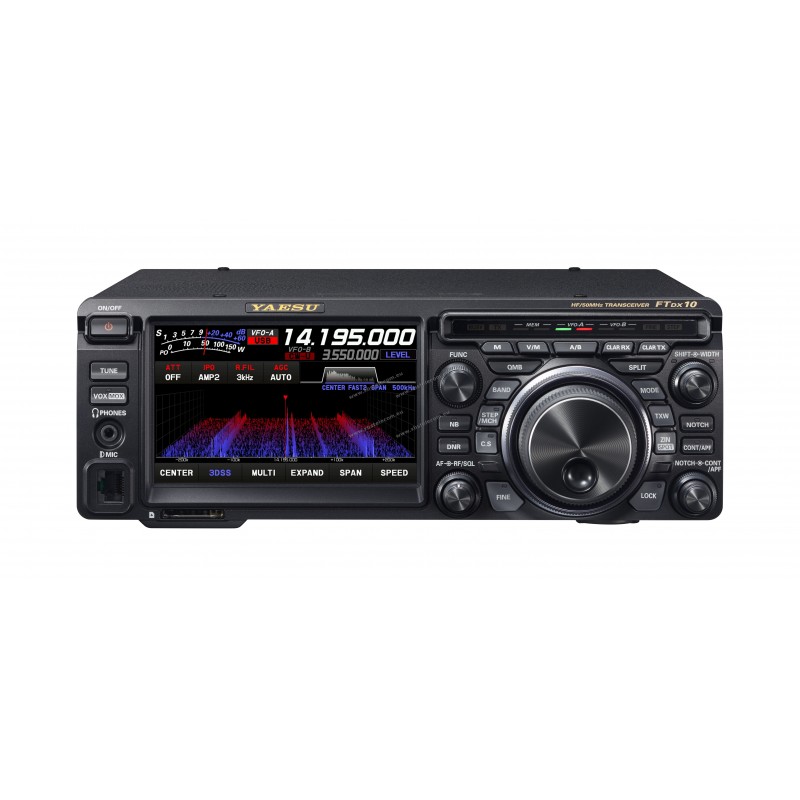

3DSS (3-Dimensional Spectrum Stream) sul display TFT a colori da 5 pollici con funzionalità touch-panel

Il pannello Full-Color da 5 pollici mostra il display 3DSS. Toccando il display della frequenza, viene visualizzato il tastierino numerico e la banda attiva e la regolazione della frequenza possono essere impostate tramite input diretto. L'impostazione e la regolazione della frequenza possono essere eseguite anche ruotando la manopola MAIN o toccando il display dell'oscilloscopio. Simile alla serie FTDX-101, sono disponibili il display MULTI, il display dello stato di funzionamento RX, le modalità Center, FIX e Cursor.

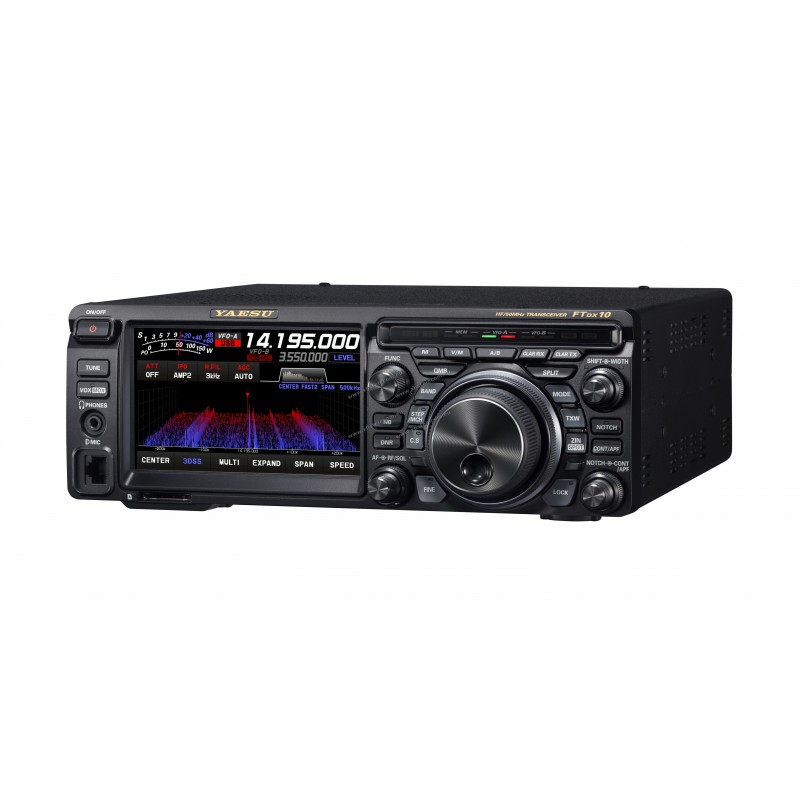

Pannello frontale progettato per un'efficienza operativa superiore

MPVD (Multi-Purpose VFO Outer Dial), è un grande anello multiuso intorno alla parte esterna del quadrante VFO che consente il controllo di Clarifier, C / S (funzione di selezione personalizzata) e richiamo dei canali di memoria.

Funzionamento remoto con unità LAN opzionale (SCU-LAN10)

Il funzionamento remoto del ricetrasmettitore è possibile con il software di controllo remoto di rete SCU-LAN10 e SCU-LAN10 opzionale. Oltre a controllare le operazioni di base del ricetrasmettitore, i versatili display dell'oscilloscopio consentono operazioni sofisticate come il monitoraggio delle condizioni della banda su un ampio display in una posizione lontana  "ham shack" tramite connessione a una rete LAN domestica.

Le caratteristiche del nuovo FTDX10 includono:
- 15 filtri passa banda separati
- Efficace reiezione QRM con IF DSP (IF SHIFT / WIDTH, IF NOTCH DNF, DNR, COUNTOUR
- Amplificatore finale di alta qualità e super stabile che utilizza il nuovo MOSFET push-pull RD70HUP2
- Dissipatore di calore in alluminio con flusso assiale a basso rumore da 80 mm ventola di raffreddamento
- Sintonizzatore automatico d'antenna ad alta velocità con una grande capacità di memoria a 100 canali
- Monitor di trasmissione RF e AF
- Amplificatore microfono con equalizzatore parametrico a tre stadi (modalità SSB / AM)
- QMB (Quick Memory Bank)
- Funzione Band Stack
- Opzionale altoparlante - SP-30 progettato per il nuovo FTDX-10
- Filtro a tetto opzionale (300Hz) - XF-130CN disponibile

Accessori in dotazione:

Microfono SSM-75E
Cavo di alimentazione CC con fusibile
Fusibile di ricambio
Spina a 3 contatti da 6,3 mm
Manuale operativo (PDF)
