ACOM - ACOM-2020S -

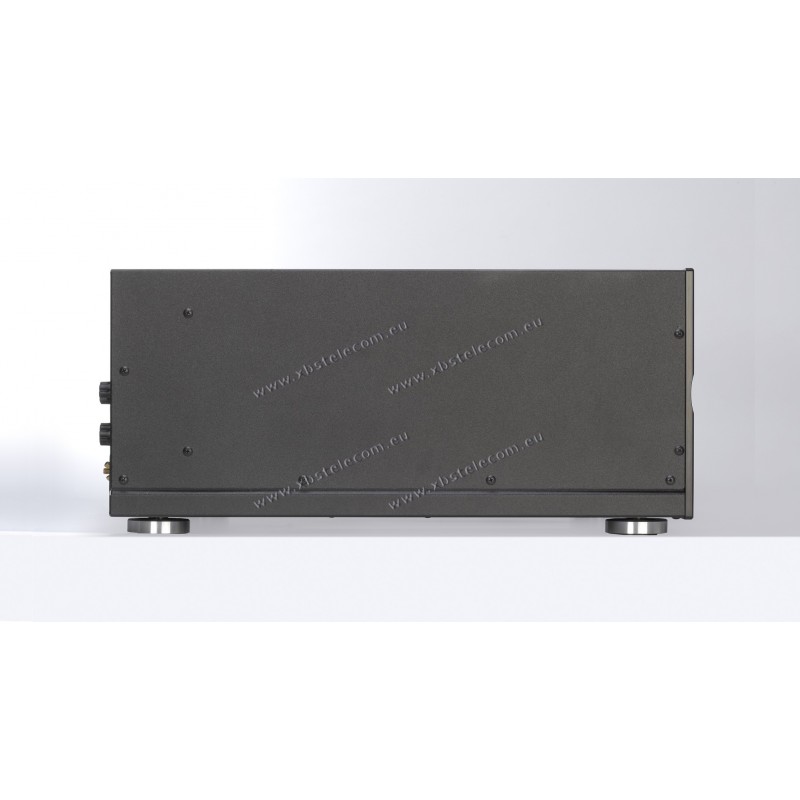

ACOM-2020S
Nuovo prodotto
Amplificatore a transistor da 1500 W, PEP o portante continua, nessun limite di modalità; Da 1,8 MHz a 54 MHz (bande amatoriali)
Estensioni e/o modifiche su richiesta.
Controllabile a distanza via Internet tramite un'interfaccia web integrata.
Con l'acquisto di questo prodotto è possibile raccogliere fino a 81 Punti fedeltà. Il totale del tuo carrello 81 Punti fedeltà può essere convertito in un buono di 81,00 €.
Pagi con bonifico bancario
e risparmi 57,27 €
Dettagli
Facile da usare
Il funzionamento complessivo di ACOM 2020S è estremamente semplificato: i menu touch screen sono intuitivi e facili da seguire e non è richiesta alcuna competenza speciale da parte dell'operatore quando si cambia banda di frequenza.
Controllo automatico intuitivo
Quando è collegato a un ricetrasmettitore con capacità CAT, l'amplificatore traccerà la frequenza operativa e cambierà banda di conseguenza.
Anche se non è collegato CAT, l'amplificatore monitora la frequenza del segnale di ingresso attraverso il contatore di frequenza integrato e commuta automaticamente le bande.
Display a colori ad alta risoluzione con Touch screen
Le indicazioni sullo stato dell'amplificatore sono spiegate tramite un testo dettagliato visualizzato sul display touch a colori ad alta risoluzione da 7" della RCU (155x90 mm, 1024x600 pixel e colore a 24 bit).
Tutti gli indicatori e i controlli (tranne l'interruttore di rete principale e l'indicatore di alimentazione) sono accessibili tramite il touch screen dell'RCU, così come tutti i comandi in ingresso all'RCU sono guidati da menu.
Indipendente dal ricetrasmettitore
Compatibile con tutti i modelli di ricetrasmettitore - non necessita di segnali speciali: "terra in trasmissione" e potenza di azionamento RF è sufficiente.
Due moduli di potenza
Impiega due potenti moduli nella tecnica di divisione/combinazione di potenza.
Tecnologia a transistor LDMOS
I due stadi PA finali utilizzano un robusto transistor LDMOS - MRFX1K80HR5 o equivalente.
Circuito di ingresso a banda larga
Circuito di ingresso a banda larga, che fornisce un carico del ricetrasmettitore perfetto con SWR inferiore a 1,2 (tipicamente 1,1), senza risintonizzazione su tutta la gamma di frequenza da 1,8 a 54 MHz.
Intelligenza
Si prende cura di se stesso durante il funzionamento grazie a circuiti di protezione in continuo funzionamento in tutte le modalità.
L'operatore può monitorare 11 (undici) parametri dell'amplificatore in funzione.
Facile manutenzione
I dati dettagliati (55 parametri) su ciascuno degli ultimi 28 interventi di protezione da guasto fisico sono archiviati nella memoria dell'amplificatore.
Funzionalità di controllo remoto
Controllato da remoto via Internet tramite interfaccia Web integrata e porta Ethernet RJ45 integrata e adattatore Wi-Fi.
Costruzione compatta e leggera
Costruzione estremamente compatta e leggera con alimentatore switching integrato (SMPS) che opera con un range di tensione di rete esteso di 200-240 VAC, ±10% (valori limite 180-264 VAC), senza commutazione interna.
La corrente consumata è puramente sinusoidale, PFC (Power Factor Corrected) e corrente di spunto limitata.
Ciò rende il funzionamento di reti e generatori instabili facile e senza problemi.
Compatibilità elettromagnetica
Conforme ai requisiti CE di compatibilità elettromagnetica (EMC) e alle normative FCC.
Perfetta compatibilità sia con i dispositivi ad alta sensibilità che con i potenti dispositivi della stazione radio (ricevitori, computer, altri amplificatori) grazie al PFC utilizzato e ai filtri radiofrequenza integrati.
Copertura di frequenza
- Tutte le bande amatoriali 1,8-54 MHz;
- Proroghe e/o modifiche su richiesta;
Potenza di uscita nominale
- 1500 W, PEP o portante continuo, nessun limite di modalità;
Distorsione di intermodulazione (IM3)
- Migliore di 30 dB al di sotto del PEP nominale;
Soppressione dell'uscita di emissioni armoniche e parassite
- 1,8-29,7 MHz - migliore di 60 dB al di sotto dell'uscita nominale;
- 50-54 MHz - migliore di 70 dB al di sotto dell'uscita nominale;
Impedenze di ingresso e di uscita
- Valore nominale: 50 Ohm sbilanciati, connettori tipo UHF (SO-239A);
- Ingresso: banda larga, SWR inferiore a 1,2 (tipicamente 1,1), intervallo continuo 1,8-54 MHz senza risintonizzazione o commutazione;
- Bypass RF: SWR - inferiore a 1,1, 1,8-54 MHz;
- Uscita: si consiglia un SWR dell'antenna inferiore a 1,5; fino a SWR 3 è consentito con riduzione di potenza proporzionale;
Guadagno di potenza RF
- 14 dB ±1 dB (in genere 60 W drive per 1500 W di uscita);
Tensione di alimentazione di rete
- 200-240 VAC, ±10% (limiti 180-264 VAC, 50-60 Hz, monofase;
Consumo di energia di rete alla potenza di uscita nominale
- Fino a 3300 VA;
- Fattore di potenza di 0,95 o superiore (corrente con correzione PFC);
Consumo di energia di rete in modalità a basso consumo energetico (attesa).
- Meno di 1 VA;
Ricevi / Trasmetti Controllo
- KEY-IN - Connettore RCA fono
- Tensione applicata all'uscita di codifica del ricetrasmettitore - fino a +12 V;
- Flusso di corrente a circuito chiuso verso l'uscita di codifica del ricetrasmettitore - fino a 6 mA;
- KEY-OUT - connettore RCA Phono a scarico aperto
- Resistenza di uscita: non più di 120 Ohm;
- La tensione a circuito aperto massima consentita proveniente dalla connessione di dispositivi esterni: +50 V;
- Flusso di corrente a circuito chiuso massimo consentito da dispositivi esterni: 20 mA;
- Tempo minimo richiesto per la sequenza tra l'invio di una richiesta di trasmissione (segnale KEY-IN "terra su trasmissione") e l'applicazione della potenza di pilotaggio RF al connettore RF INPUT per commutare in sicurezza la ricezione in trasmissione: 10 ms.
Sicurezza e compatibilità elettromagnetica
- Conforme ai requisiti di sicurezza e compatibilità elettromagnetica CE, nonché alle normative della Federal Communications Commission (FCC) degli Stati Uniti;
Dimensioni e peso (funzionante, esclusi i cavi collegati)
- Amplificatore, LxPxA: 428x425x190 mm, 21,9 kg (16,9x16,8x7,5 pollici, 48,2 libbre);
- Telecomando, LxPxA: 204x144x92 mm, 0,9 kg (8,1x5,7x3,7 pollici, 1,9 libbre);
Dimensioni e peso di spedizione
- LxPxA: ca. 740x600x370 mm, 29,0 kg (29,1x23,7x14,5 pollici, 64,0 libbre);
Ambienti operativi
- Intervallo di temperatura: da -10 a +40 gradi Celsius (da 14 gradi F a 104 gradi F);
- Umidità relativa dell'aria: fino al 95% a +35 gradi Celsius (95 gradi F);
- Altezza sul livello del mare: fino a 3050 m (10000 piedi) senza deterioramento dell'uscita.
